Das Teile-Zuführsystem FlexiBowl® sorgt für die Ausrichtung und Trennung von Teilen und lässt sich mit jedem Roboter und Vision-System integrieren. FlexiBowl® ist äußerst vielseitig und kann eine große Bandbreite an Teilen mit 1-300 mm Größe und 1-300 g Gewicht zuführen, mit jeglicher

  • Geometrie
  • Oberfläche
  • Material

Der komplette Verzicht auf aufwändiges Spezialzubehör sowie eine leicht programmierbare und intuitiv zu bedienende Steuerungssoftware ermöglichen schnelle und häufige Produktwechsel innerhalb einer Arbeitsschicht.

FlexiBowl ist in 5 Modellen erhältlich.

Nach welchen Kriterien wird das passende Modell ausgewählt?

Je nach:

  • erwarteter Produktivität
  • gewünschter Ausrichtung der zuzuführenden Teile
  • Ablageart der Teile
  • möglichen Abmessungen und Freiräumen
  • Interaktion mit anderen Elementen der Fertigungslinie
  • Branchenvorschriften
  • Merkmalen der Produktionsumgebung

Analyse und kostenloser Test

Die perfekte Lösung ist diejenige, die die gewünschten Parameter für die Fertigungslinie genau erfüllt. Unsere Planungsabteilung unterstützt daher seit Jahren Vertriebspartner, Maschinenbauer und Integrationsfachleute in aller Welt bei der Auswahl des richtigen FlexiBowl.

Im Zuge der kostenlosen Machbarkeitsprüfung kann genau beobachtet werden, wie das System mit den tatsächlich handzuhabenden Komponenten zurechtkommt, um so das optimale Modell und eventuelles Sonderzubehör zu ermitteln. Dieser Gratis-Test ist eine konkrete Hilfestellung bei der Auswahl der leistungsstärksten Lösung.

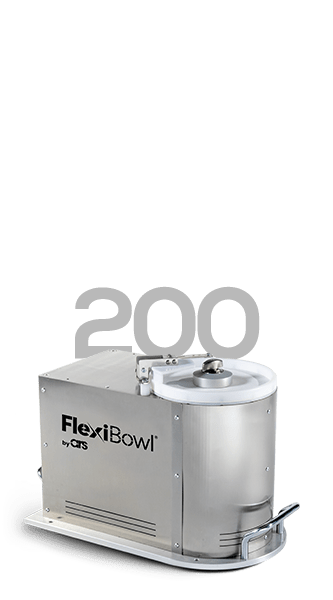

FLEXIBOWL® 200

Komponentengröße  von 1 bis 10 mm

DATENBLATT
OPTIONEN
Round-Edged Disc
Backlight
Toplight
Air Blow
Calibration Plate

Hintergrundbeleuchtungsbereich 90 cm² Hintergrundbeleuchtungsbereich (Maße) 180 x 90.5 mm Maximale Ausmaße 235 x 218 mm Abnahmehöhe 172 mm Empfohlenes Bunkersystem 1.5 L Komponentengröße 1< x <10 mm 200 Komponentengewicht <20 g Max. Zuladung 1 kg cdn_helper
VIDEOS
0.1g
6 x 4 mm
0.1g
10 x 5 mm
4g
30 x 70 mm
FOTOS
0.1g
5 x 3 mm
0.1g
8 x 6 mm
0.1g
12 x 3 mm
0.1g
13 x 8 mm
0.1g
10 x 5 mm
0.1g
4 x 2 mm
0.1g
10 x 6 mm
0.1g
5 x 5 mm

FLEXIBOWL® 350

Komponentengröße von 1 bis 20 mm

DATENBLATT
OPTIONEN
Round-Edged Disc
Backlight
Toplight
Air Blow
Standard Diverter
Brush Diverter
Custom Grooved Disc
Calibration Plate
FlexiTrack
Remote Control Box
FlexiBowl® IP40

Hintergrundbeleuchtungsbereich 166 cm² Hintergrundbeleuchtungsbereich (Maße) 111 x 230 mm Maximale Ausmaße 447 mm Abnahmehöhe 270 mm Empfohlenes Bunkersystem 5/10 L Komponentengröße 1< x <20 mm 350 Komponentengewicht <40 g Max. Zuladung 3 kg cdn_helper
VIDEOS
0.1g
6 x 4 mm
0.1g
10 x 1 mm
0.1g
2 x 2 mm
0.5g
20 x 1 mm
FOTOS
0.1g
12 x 20 mm
0.1g
14 x 13 mm
0.1g
15 x 1 mm
0.1g
18 x 15 mm
0.1g
18 x 10 mm
0.1g
15 x 20 mm
0.1g
21 x 18 mm
0.1g
20 x 2 mm
0.1g
20 x 1 mm
0.1g
25 X 20 mm
0.1g
6 x 9 mm
0.1g
1 x 1 mm
0.1g
20 x 10 mm
0.1g
15 x 3 mm
0.1g
15 x 5 mm
0.1g
15 x 7 mm
0.1g
25 x 5 mm

FLEXIBOWL® 500

Komponentengröße von 5 bis 50 mm

DATENBLATT
OPTIONEN
Rotary Disc
Backlight
Toplight
Air Blow
Standard Diverter
Wedge Diverter
Quick emptying
Brush Diverter
Custom Grooved Disc
Multiple Parts Feeding
Cleanroom version
Calibration Plate
FlexiTrack
Remote Control Box
FlexiBowl® IP40

Hintergrundbeleuchtungsbereich 513 cm² Hintergrundbeleuchtungsbereich (Maße) 334 x 167 mm Maximale Ausmaße 629 mm Abnahmehöhe 270 mm Empfohlenes Bunkersystem 10/20 L Komponentengröße 5< x <50 mm 500 Komponentengewicht <100 g Max. Zuladung 7 kg cdn_helper
VIDEOS
3g
30 x 10 mm
2g
40 x 20 mm
0.1g
55 x 19 mm
2g
50 x 10 mm
FOTOS
0.1g
33 x 15 mm
0.1g
30 x 13 mm
0.1g
35 x 10 mm
0.1g
35 x 10 x 7 mm
0.1g
50 x 30 mm

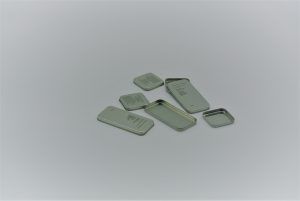

2g
55 x 25 mm
2g
17 x 14 mm
9g
38 x 23 mm
2g
27 x 12 mm
2g
46 x 13 mm
3g
28 x 13 mm
3g
35 x 20 mm
3g
30 x 15 mm
3g
40 x 1 mm
1g
40 x 5 mm
0.1g
20 x 10 mm
0.1g
47 x 10 mm
0.1g
27 x 15 mm
2g
50 x 10 mm
3g
52 x 20 mm

FLEXIBOWL® 500 E

Komponentengröße von 1 bis 50mm

DATENBLATT
OPTIONEN
Round Edged Disc
Backlight
Toplight
Air Blow
Standard Diverter
Custom Grooved Disc
Cleanroom version
Calibration Plate
FlexiTrack
Remote Control Box
FlexiBowl® IP40

Hintergrundbeleuchtungsbereich 513 cm² Hintergrundbeleuchtungsbereich (Maße) 334 x 167 mm Maximale Ausmaße 629 mm Abnahmehöhe 270 mm Empfohlenes Bunkersystem 10/20 L Komponentengröße 5< x <50 mm 500 E Komponentengewicht <100 g Max. Zuladung 7 kg cdn_helper
VIDEOS
3g
30 x 10 mm
2g
40 x 20 mm
0.1g
55 x 19 mm
2g
50 x 10 mm
FOTOS
0.1g
33 x 15 mm
0.1g
30 x 13 mm
0.1g
35 x 10 mm
0.1g
35 x 10 x 7 mm
0.1g
50 x 30 mm
2g
55 x 25 mm
2g
17 x 14 mm
9g
38 x 23 mm
2g
27 x 12 mm
2g
46 x 13 mm
3g
28 x 13 mm
3g
35 x 20 mm
3g
30 x 15 mm
3g
40 x 1 mm
1g
40 x 5 mm
0.1g
20 x 10 mm
0.1g
47 x 10 mm
0.1g
27 x 15 mm
2g
50 x 10 mm
3g
52 x 20 mm

FLEXIBOWL® 650

Komponentengröße von 10 bis 110 mm

DATENBLATT
OPTIONEN
Rotary Disc
Backlight
Toplight
Air Blow
Standard Diverter
Wedge Diverter
Quick emptying
Brush Diverter
Custom Grooved Disc
Multiple Parts Feeding
Cleanroom version
Calibration Plate
FlexiTrack
Remote Control Box
FlexiBowl® IP40

Hintergrundbeleuchtungsbereich 922 cm² Hintergrundbeleuchtungsbereich (Maße) 404 x 250 mm Maximale Ausmaße 788 mm Abnahmehöhe 270 mm Empfohlenes Bunkersystem 20/40 L Komponentengröße 20< x <110 mm 650 Komponentengewicht <170 g Max. Zuladung 7 kg cdn_helper
VIDEOS
6g
103 x 21 mm
0.1g
147 x 5 mm
114g
160 x 20 mm
2g
100 x 3 mm
FOTOS
0.1g
65 x 2 mm
3g
79 x 17 mm
4g
60 x 20 mm
4g
90 x 20 mm
4g
58 x 10 mm
7g
90 x 30 mm
7g
35 x 90 mm
4g
111 x 25 mm
4g
80 x 10 mm
7g
80 x 20 mm
0.1g
60 x 20 mm

FLEXIBOWL® 800

Komponentengröße von 20 bis 250 mm

DATENBLATT
OPTIONEN
Rotary Disc
Backlight
Toplight
Air Blow
Standard Diverter
Wedge Diverter
Quick emptying
Brush Diverter
Custom Grooved Disc
Multiple Parts Feeding
Cleanroom version
Calibration Plate
FlexiTrack
Remote Control Box
FlexiBowl® IP40

Hintergrundbeleuchtungsbereich 1125 cm² Hintergrundbeleuchtungsbereich (Maße) 404 x 325 mm Maximale Ausmaße 941 mm Abnahmehöhe 270 mm Empfohlenes Bunkersystem 20/40 L Komponentengröße 60<x<250mm 800 Komponentengewicht <250 g Max. Zuladung 7 kg cdn_helper
VIDEOS
15g
85 x 5 mm
93g
250 x 25 mm
430g
215 x 5 mm
5g
100 x 17 mm
FOTOS
14g
25 x 140 mm
21g
95 x 7 mm
27g
115 x 15 mm

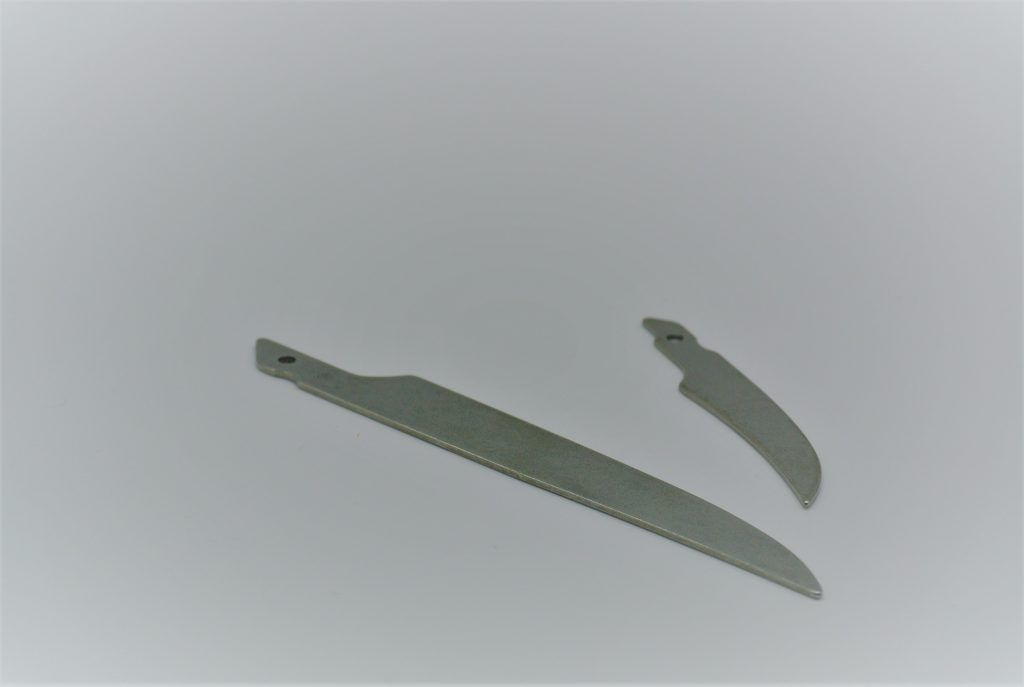

28g
155 x 19 mm
9g
90 x 14 mm
2g
102 x 36 mm
29g
135 x 30 mm
33g
70 x 35 mm
50g
145 x 35 mm
73g
95 x 69 mm
78g
165 x 70 mm
0.1g
125 x 10 mm
28g
145 x 45 mm

FLEXIBOWL® 1200

Komponentengröße von 50 bis 300 mm

DATENBLATT
OPTIONEN
Rotary Disc
Backlight
Toplight
Air Blow
Standard Diverter
Wedge Diverter
Quick emptying
Brush Diverter
Custom Grooved Disc
Multiple Parts Feeding
Cleanroom version
Calibration Plate
FlexiTrack
Remote Control Box
FlexiBowl® IP40

Hintergrundbeleuchtungsbereich 4120 cm² Hintergrundbeleuchtungsbereich (Maße) 917 x 525 mm Maximale Ausmaße 1346 mm Abnahmehöhe 270 mm Empfohlenes Bunkersystem 40/60 L Komponentengröße 50<x<300mm 1200 Komponentengewicht <300 g Max. Zuladung 7 kg cdn_helper
VIDEOS
15g
85 x 5 mm
93g
250 x 25 mm
430g
215 x 5 mm
5g
100 x 17 mm
FOTOS
14g
25 x 140 mm
21g
95 x 7 mm
27g
115 x 15 mm
28g
155 x 19 mm
9g
90 x 14 mm
2g
102 x 36 mm
29g
135 x 30 mm
33g
70 x 35 mm
50g
145 x 35 mm
73g
95 x 69 mm
78g
165 x 70 mm
0.1g
125 x 10 mm
28g
145 x 45 mm

Betriebsarten

Traditionell, FlexiTrack oder Multiple Parts Feeding.

Herkömmliche Arbeitsweise

flexible feeding

FlexiBowl® ist das einzige kreisförmig konzipierte System mit einer Sequenz aus Beschicken, Drehen, Rütteln und Greifen. Die verschiedenen Tätigkeiten werden parallel ausgeführt, um mögliche Stillstandsituationen zu vermeiden und vor allem deutliche Effizienzvorteile zu erzielen. Dies ist die ideale Betriebsart für äußerst genaues Picking.

FlexiTrack

Concept Flexibowl 2021 doppia telecamera_test

Motor und Rüttelvorrichtung wirken kontinuierlich auf die Scheibe ein und erzielen einen gleichmäßigen Bewegungsablauf. Bei dieser Betriebsart wird eine leicht geringere Präzision erreicht, allerdings in Verbindung mit einer größeren Produktivität. Sie ist ideal für Komponenten mit einfacher Geometrie.

Mehrfachzuführung

Assieme FB500+HOPPER5L+CAMERA Concept

Mit der Mehrfachzuführung können gleichzeitig bis zu 6 verschiedene Teiletypen zugeführt werden. Diese Betriebsart minimiert Platzbedarf und Produktionskosten bei Prozessen, die zeitgleich mehrere Teile verwenden.

VORTEILE

Cleanroom

Die Reinraum-Option ist nach ISO 14644-1 für den Einsatz in Reinräumen der Klasse ISO 5 zertifiziert und bewahrt zugleich sämtliche FlexiBowl®-Funktionsmerkmale.

Flexibilität

Geschwindigkeit, Beschleunigung und Frequenz der Impulse lassen sich leicht variieren. Da jedes Teil optimal vereinzelt werden kann, sind häufige Produktionswechsel kein Problem. Das Zusammenspiel von Elektronik und Mechanik erlaubt eine möglichst einfache Programmierung und Neuprogrammierung der Software.

Geschwindigkeit

Mehr Geschwindigkeit bei der Teilezuführung bedeutet mehr Produktivität. FlexiBowl® wird häufig wegen seiner Fähigkeit gewählt, dank der herausragenden Anzahl an prozessierten Teilen auch umfangreiche Aufträge zu erfüllen.

Anwenderfreundlich

Die Programmierung ist auch ohne besondere technische Vorbildung verständlich. Die Mitarbeiter können das System ab der ersten Nutzung eigenständig bedienen. FlexiBowl® ist ideal für häufige Produktionswechsel, die sich binnen weniger Sekunden ohne Notwendigkeit langwieriger mechanischer Umrüstungen ausführen lassen.

Programmierfreundlich

FlexiBowl® kann umprogrammiert und durch weitere Optionen bereichert werden, wann immer die Fertigungslinie aufgrund neuer Markterfordernisse oder sonstiger Erwägungen abgewandelt werden muss. Die FlexiBowl®-Parameter lassen sich sehr leicht abändern.

Kompatibilität

FlexiBowl® ist mit allen kollaborativen und Industrierobotern kompatibel, die die Kommunikation über Ethernet (TCP/IP, UDP/IP), Ethernet/IP oder digitale I/O unterstützen. Für die Kommunikation mit den Robotern sind auch Plug-ins verfügbar.

Integrationsfähigkeit

FlexiBowl® eignet sich für den Einsatz in den Fertigungsstraßen zahlreicher Industrie- und Gewerbesparten, denn seine optionale Ausstattung wurde eigens entwickelt, um kundenspezifische Anpassungen und perfekte Integration zu bieten: Zerstreuungs- und Ablenksysteme, Reinraum-Ausführung, FDA-konforme und antistatische Oberflächen sowie vieles mehr.

Weniger Ausschuss

Mit FlexiBowl® lassen sich die Teile zuführen, ohne sie zu beschädigen: Die Qualität dieses Vorgangs übertrifft die der herkömmlichen Lösungen. Die Teile können mit größerer Präzision und Sorgfalt gehandhabt werden. Es werden keine Teile vergeudet und die Produktivität steigt.

Eigenständig, aber nie allein

Wir unterstützen die Kunden in jeder Phase: von der Auswahl über den Versand und das Set-up bis zur Einschaltung und Nutzung sowie etwaiger Programmänderung. Die ordentliche Wartung fällt gegenüber herkömmlichen Verfahren sehr viel geringer aus. Wir möchten, dass Sie sich eigenständig, aber nie allein fühlen.

.

Optionales Zubehör

Wir unterstützen Sie gern bei der Auswahl des passenden Zubehörs für Ihre Teile

Backlight

Erhältlich in den Farben infrarot, rot und weiß

backlight

Toplight

Erhältlich in den Farben infrarot, rot und weiß

toplight

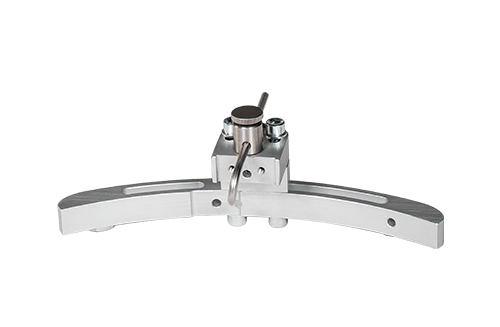

Air Blow

Entfernt feinere Teile vom Rand

soffio3d (1)

Standard Diverter

Sorgt für die Ablenkung der Teile vom Rand

standard-diverter

Brush Diverter

Sorgt für die Ablenkung der Teile vom Rand

brush-diverter

Wedge diverter

Teile-Ablenkvorrichtung in Form eines zwischen Stahlfläche und Drehscheibe eingefügten Keils.

wedge-diverter

Quick emptying

Für automatischen Teilewechsel (FlexiBowl® 500, 650 & 800)



Quick emptying1_sito

Custom grooved disc

Scheibendesign nach Kundenvorgabe

dischi alimentazione industriale

Multiple parts feeding

Gleichzeitige Zuführung unterschiedlicher Teile

multiple-parts-feeding

Round-Edged Disc

Die Drehscheibe ist in mehreren Farben, Texturen, Festigkeiten und Haftkoeffizienten für FlexiBowl® 200, 350 & 500E

Round Edge Disc for automation feedeng system

Rotary Disc

Die Drehscheibe ist in mehreren Farben, Texturen, Festigkeiten und Haftkoeffizienten für FlexiBowl® 500, 650 und 800 verfügbar

rotary-disc

Cleanroom version

Vorinstalliertes Paket für die Kompatibilität mit Reinraum der Klasse ISO 5. Erhältlich für FlexiBowl® 500, 650, 800

Calibration Plate

Für die Abmessungen des Sichtbereichs von FlexiBowl® passende Kalibrierplatte, die für die Erzielung maximaler Genauigkeit sorgt

Calibration Plate

FlexiTrack

Ermöglicht die Funktion Circular Conveyor Tracking von FlexiBowl®

FlexiTrack

Remote Control Box

Externe Box, die sämtliche elektronischen Bauteile von FlexiBowl® für den Fernbetrieb auslegt

Remote Control Box

FlexiBowl® IP40

Zubehörset zur Verbesserung der Schutzart für FlexiBowl® bis zu IP 40

IP40
